| Info o akci | |
| Stupeň dokumentace | RDS |
| Lokalita | Středočeský |
| Objednatel | Jana Rubalová |
| Datum | 07/2010 |
| Typ stavby | opěrná zeď |
| Výškový rozdíl | cca 6 m |

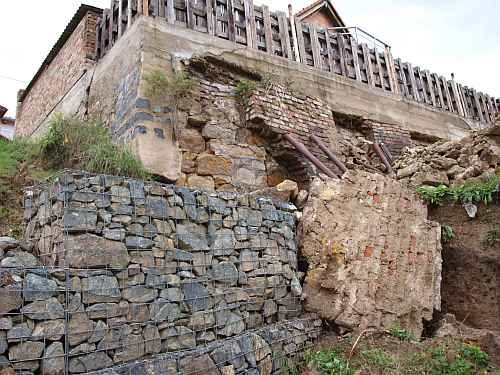

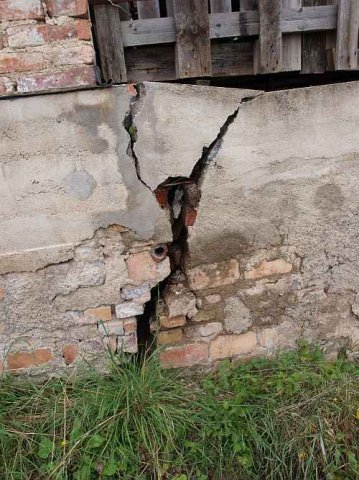

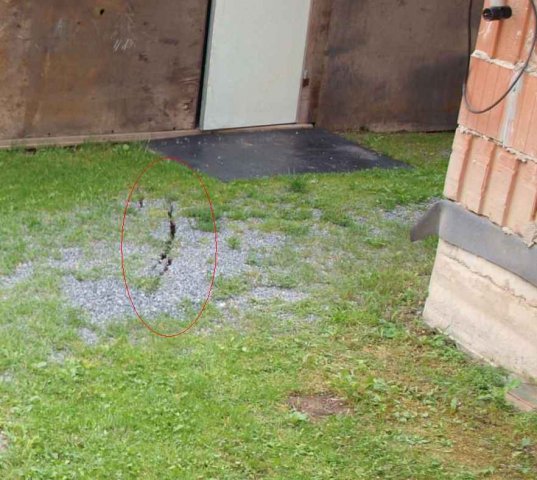

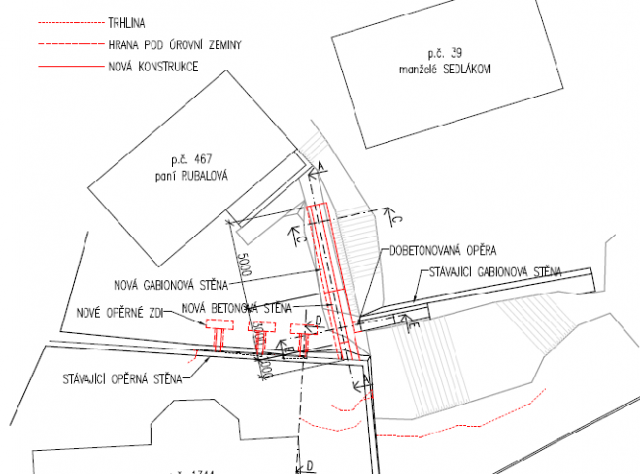

Předmětem projektu bylo řešení havarijního stavu, kdy došlo k sesuvu části svahu vlivem silného podmáčení v Kralupech nad Vltavou.
Došlo k částečnému vyvalení opěrné stěny. Stěna byla provizorně zajištěna dřevěnými trámy a ocelovými táhly. Jako trvalé řešení byla navržena tři výztužná žebra a plánovaná gabionová stěna byla navržena tak, aby mohla sloužit jako čtvrtá opěra sesunuté stěny.
| Info o akci | |
| Stupeň dokumentace | DSP + RDS |
| Lokalita | Ústecký kraj |
| Investor | Vodohospodářská stavební s.r.o. |
| Datum | 06/2010 |
| Typ stavby | rekreační centrum |
| Zastavěná plocha | cca 900 m2 |
| Kontaktní osoba | David Janoušek, |
Projekt rekreačního centra v Bezručově ulici v Chomutově.Obsahuje restauraci, fitnes centrum, saunu a hotelovou část.

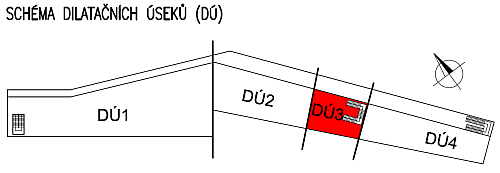

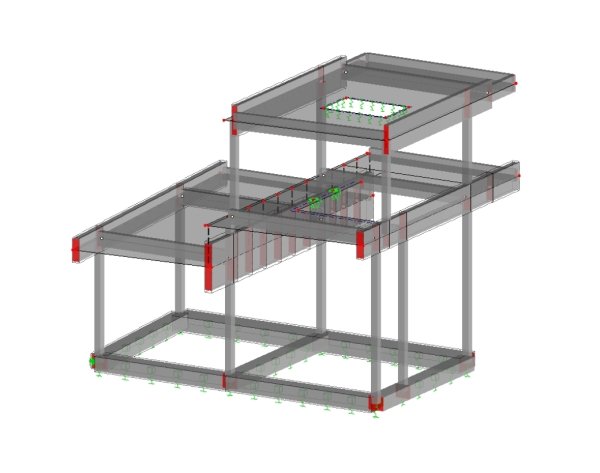

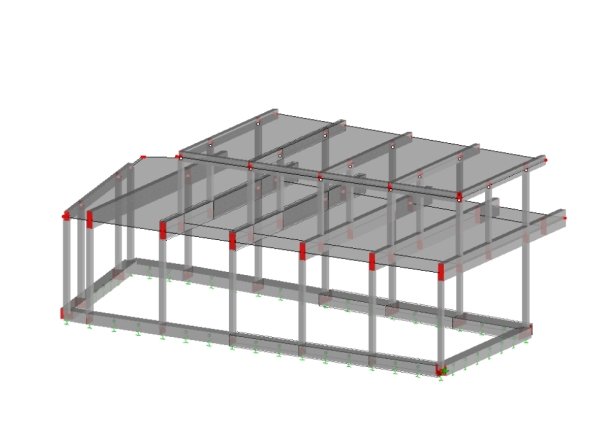

Stavba má dvě nadzemními podlaží. Budova je rozdělena do čtyř dilatačních úseků. Konstrukční systém je prefabrikovaný (DÚ 1, 2 + 4) a monolitický (DÚ 3) železobetonový skelet s výplňovým zdivem založený na železobetonových pasech.

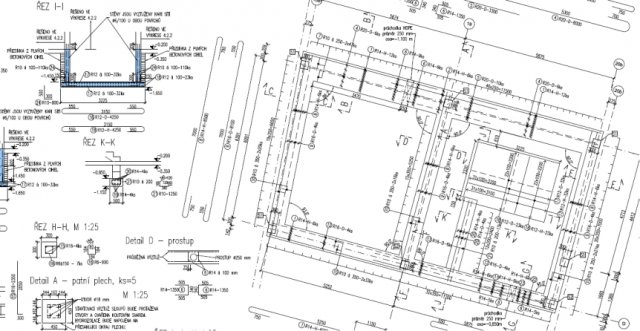

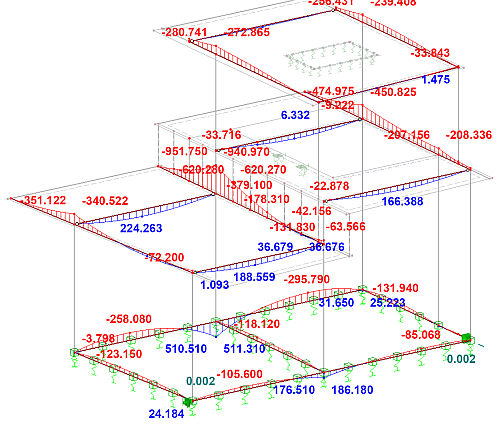

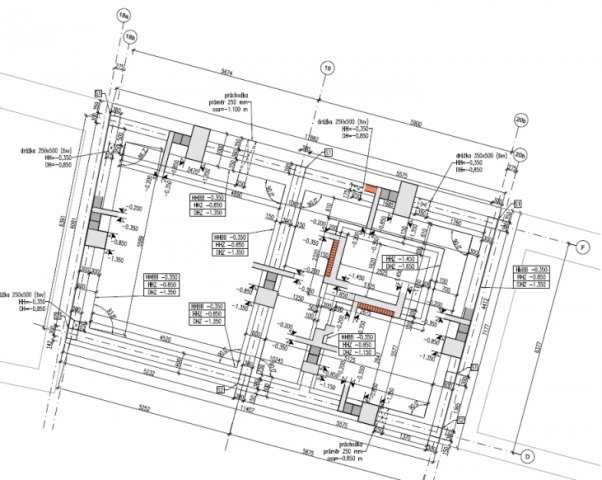

Výstupem projektu byl kompletní statický výpočet, výkresy tvarů a výztuže železobetonových konstrukcí a dílenské výkresy ocelových konstrukcí (schodiště, zábradlí apod.)
| Info o akci | |
| Stupeň dokumentace | RDS |
| Lokalita | Jihočeský kraj |
| Objednatel | PERI s.r.o. |
| Datum | 08/2009 |
| Typ stavby | dočasná stavba |
| Délka mostu | 120 m |
| Kontaktní osoba | Ing. Veselý, |

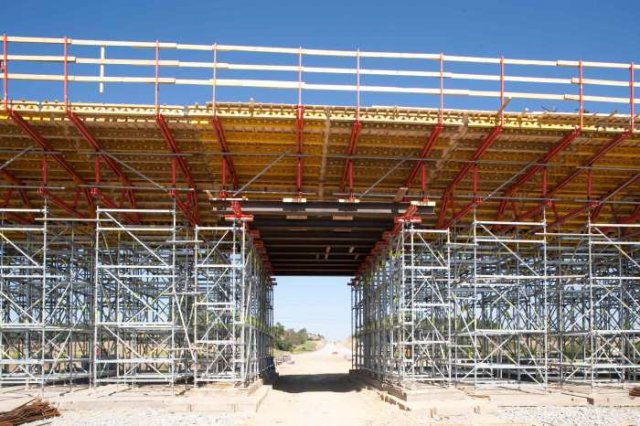

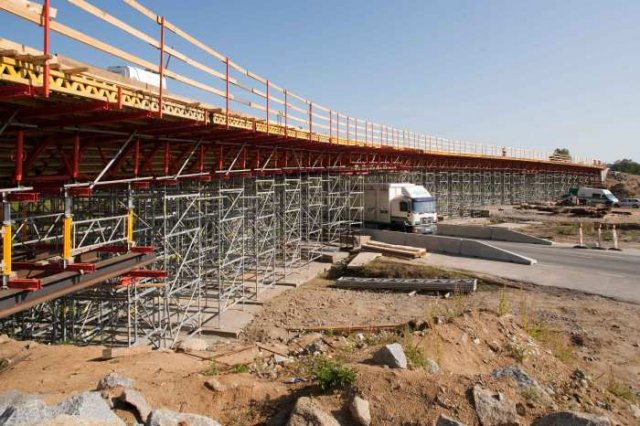

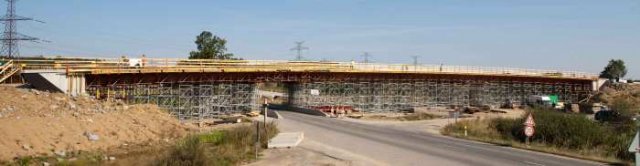

Předmětem zadání bylo posouzení dočasné nosné konstrukce pro bednění monolitické železobetonové mostovky mostu přes MÚK Malčice v rámci stavby rychlostní komunikace R4 v úseku Mirotice - Třebkov.

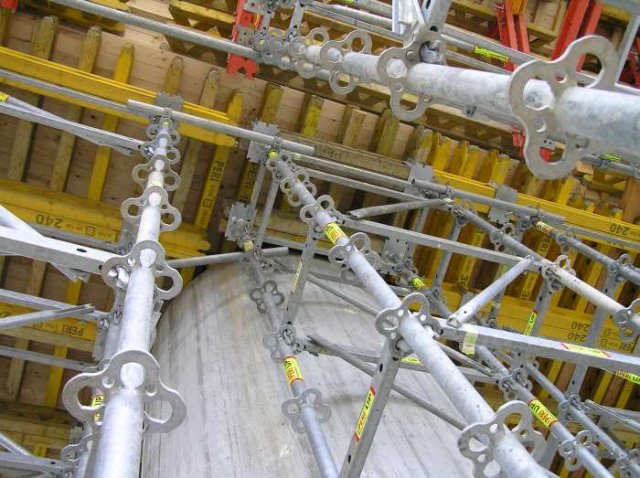

Nosná konstrukce byla tvořena dřevěnými příhradovými vazníky PERI, které byly podporovány ocelovými stojkami. V místech, kde bylo třeba překlenout konstrukci bednění přes větší rozpětí, byly použity ocelové válcované nosníky (rozpětí cca 8,50 m) profilu HEB 300.
Ve fotogalerii si můžete prohlédnout fotografie z průběhu montáže a betonáže.
| Info o akci | |
| Stupeň dokumentace | RDS |
| Lokalita | JE Temelín |
| Objednatel | PERI s.r.o. |
| Datum | 08-12/2009 |
| Typ stavby | dočasná stavba |
| Kontaktní osoba | Ing. Veselý, |

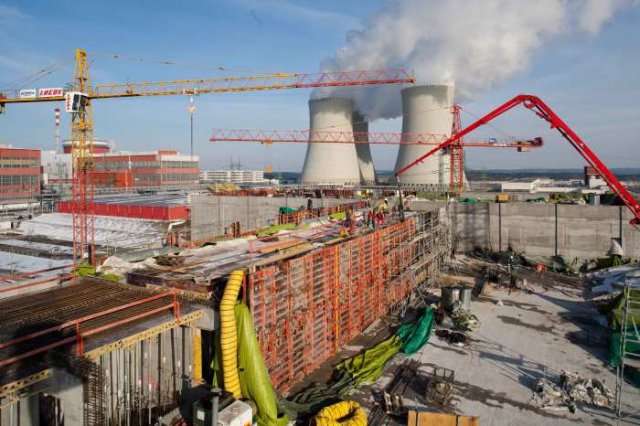

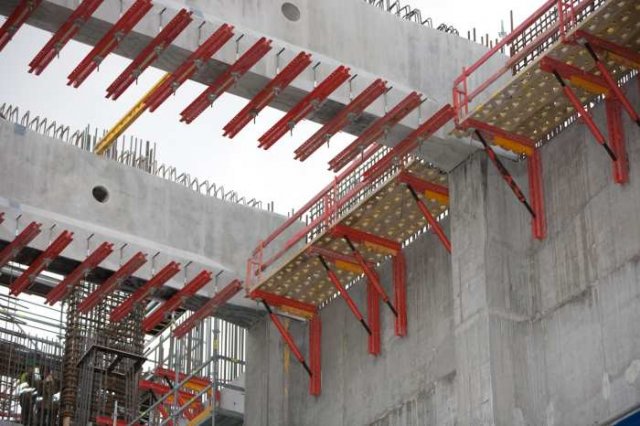

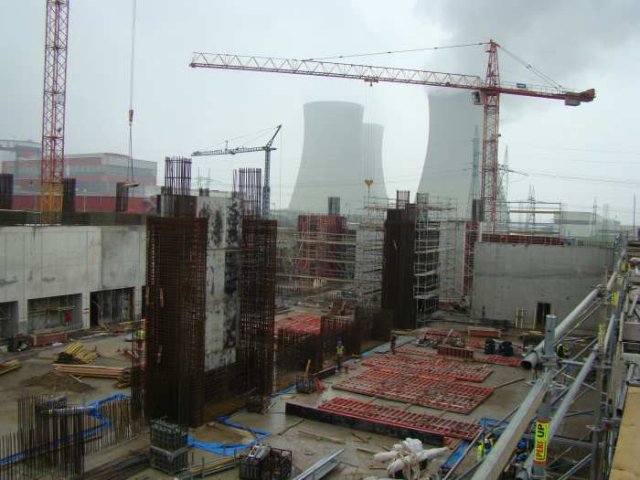

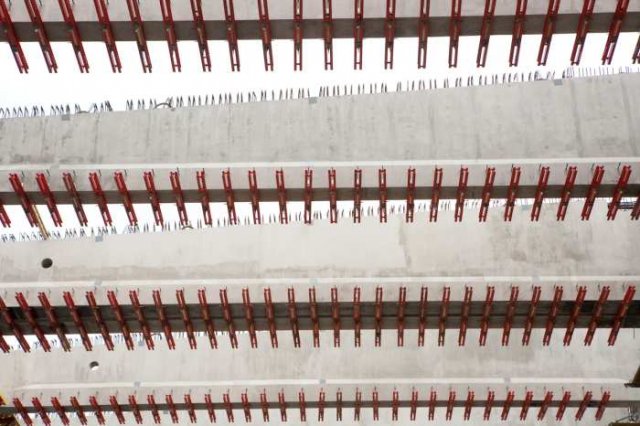

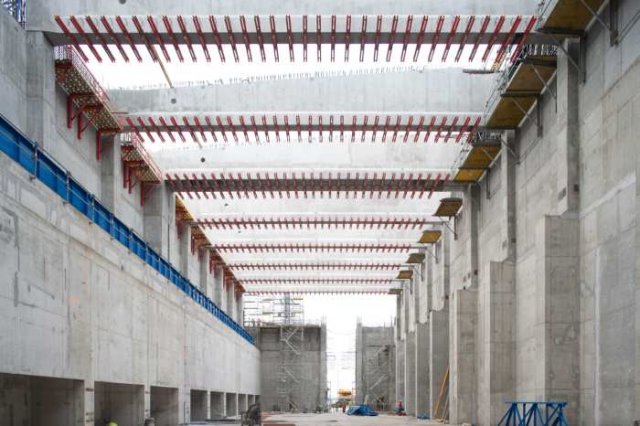

Předmětem zadání bylo statické posouzení kotevních prvku pro podpůrnou konstrukci bednění pro železobetonovou konstrukci zastřešení pro stavby v areálu jaderné elektrárny Temelín (JETE).
Byla provedena optimalizace prvků z pohledu ideálního využití s ohledem na budoucí použití na dalších stavbách.
Pro výpočet byl použit plasticitní nelineární model, který umožnil posoudit jak zachování elastického chování v mezním stavu použitelnosti, tak i plastické přetváření materiálu při dosažení mezního stavu únosnosti.
| Info o akci | |
| Stupeň dokumentace | RDS |
| Lokalita | Nymburk |
| Objednatel | PERI s.r.o. |
| Datum | 08/2009 |
| Typ stavby | dočasná stavba |
| Délka mostu | 38 m |
| Kontaktní osoba | Ing. Matějka, |

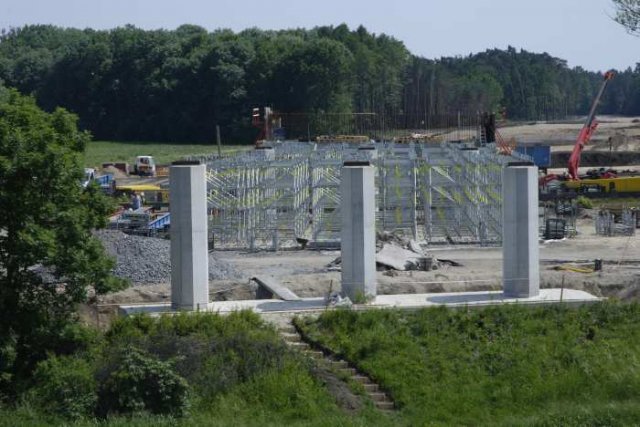

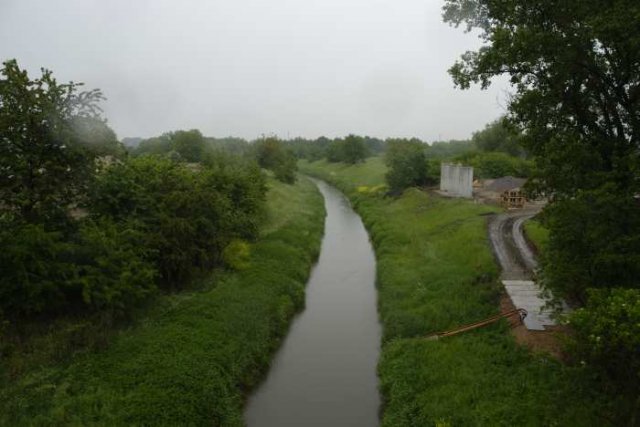

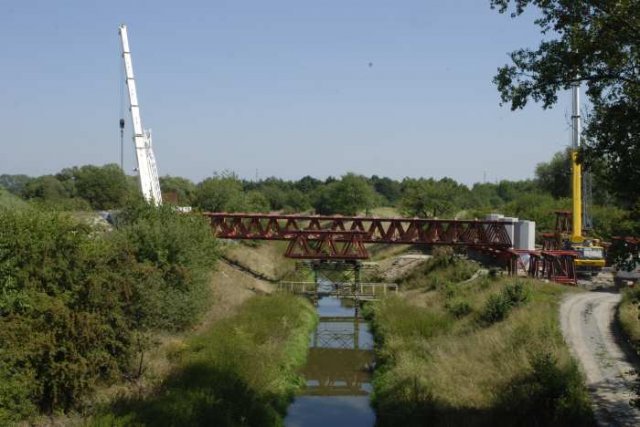

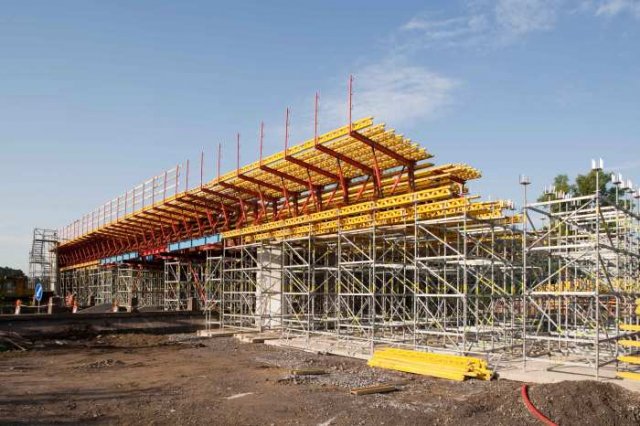

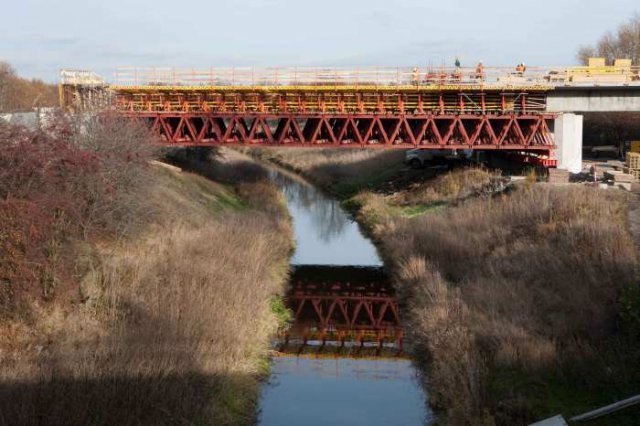

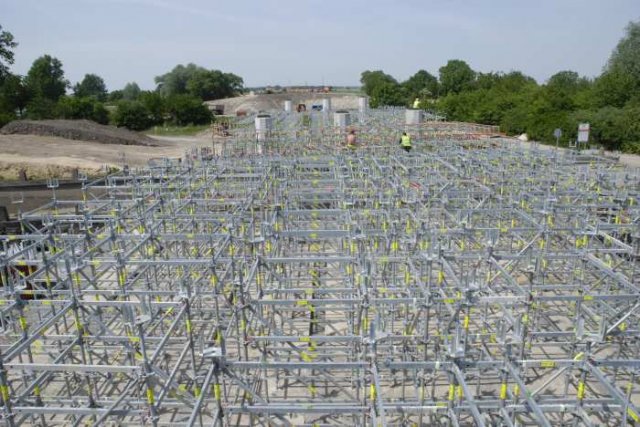

Předmětem zadání bylo posouzení dočasné nosné konstrukce pro bednění monolitické železobetonové mostovky mostu přes řeku Mrlinu na obchvatu města Nymburk.
Nosná konstrukce byla tvořena ocelovými příhradovými nosníky s rozpětím 36 m, kde jako spojovací prvky jednotlivých částí byly použity čepy průměru 100 mm. Čepy byly dimenzovány na tahovou sílu několika set tun.
Ve fotogalerii si můžete prohlédnout fotografie z průběhu montáže a betonáže.
| Info o akci | |
| Stupeň dokumentace | RDS |
| Lokalita | celá ČR |
| Investor | G SERVIS CZ s.r.o. |
| Datum | 01-08/2009 |
| Typ stavby | rodinné domy |
| Rozsah | cca 70 domů |
| Kontaktní osoba | Ing. Krotký, krotky(at)gservis.cz |

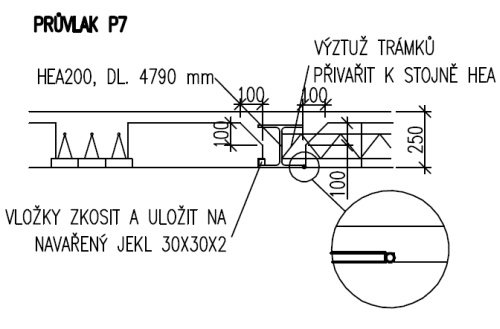

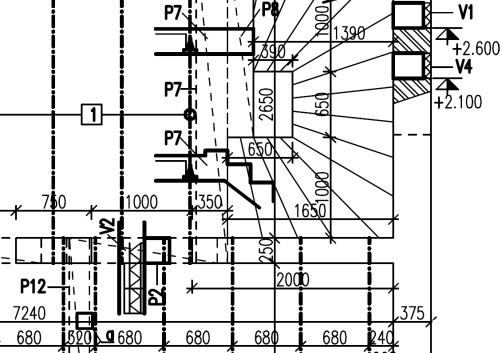

Předmětem zadání tohoto dlouhodobého projektu bylo vypracování návrhu nosných konstrukcí typových rodinných katalogových domů s použitím prvků YTONG (XELLA).
Mezi posuzovanými domy byly domy jednopodlažní, jednopodlažní se stropem a dvojpodlažní, vesměs se sedlovou nebo valbovou střechou.

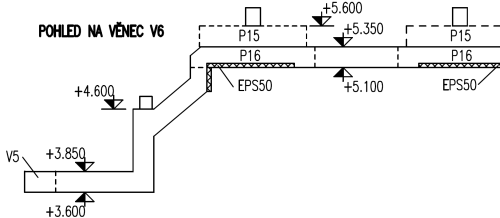

Výstupem byly statické výpočty a prováděcí výkresy (tvaru a výztuže) nosných překladů a stropních nosníků.
| Info o akci | |
| Stupeň dokumentace | RDS |
| Lokalita | Praha Dolní Počernice |
| Investor | SŽDC s.o., Stavební správa Praha |
| Datum | 05/2009 |
| Typ stavby | sanace |
| Délka sanace | cca 100 m |
| Kontaktní osoba | Vojtěch Klofec, klofec(at)novespojeni.cz |

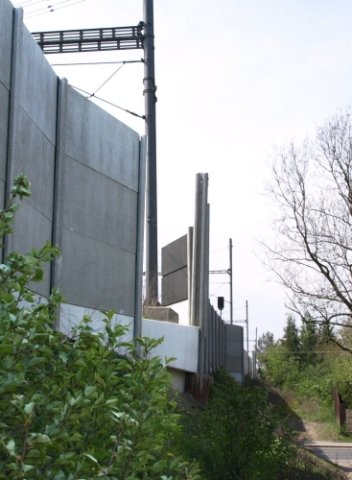

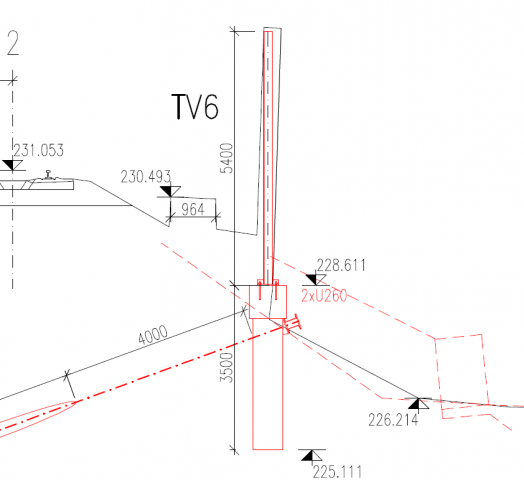

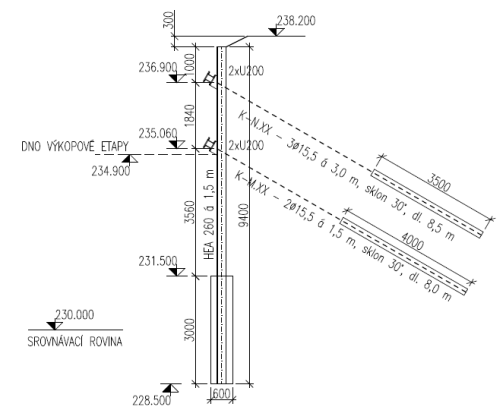

Na stavbě železničního koridoru došlo vlivem výkopových prací v patě svahu k jeho posunu, což se projevilo zvýšeným nakloněním sloupů protihlukové stěny (PHS). Před ukončením výluky na přilehlé koleji bylo nutné tento svah sanovat. Byl prověřen návrh generálního projektanta stavby (IKP Consulting Engineers, s.r.o.) formou supervize. Navržené úpravy spočívaly v nových lanových zemních kotvách, ocelových převázkách a železobetonových věncích.
| Info o akci | |
| Stupeň dokumentace | DSP |
| Lokalita | Praha Dejvice |
| Investor | budoucí vlastníci |
| Datum | 04/2009 |
| Typ stavby | bytový prostor |
| Počet nových bytů | 2 |
| Kontaktní osoba | Ing. Igor Hobza, i.hobza(at)seznam.cz |

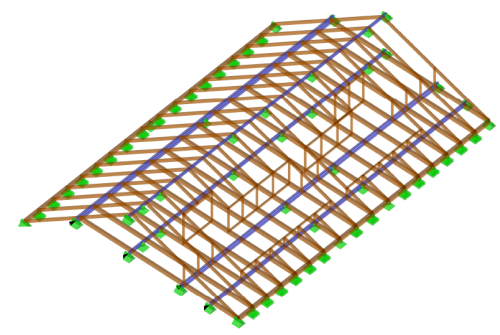

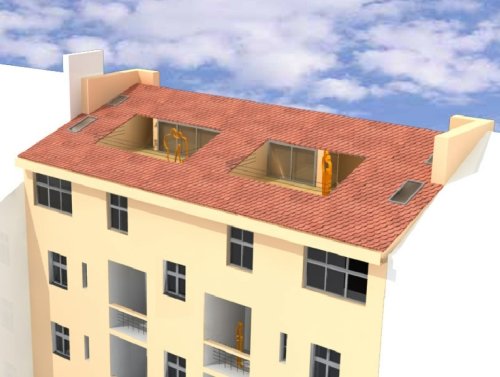

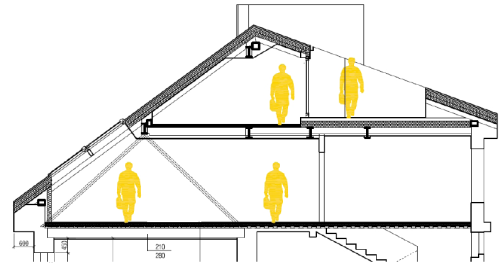

Předmětem projektu byla kompletní změna konstrukčního systému střechy, kde z důvodu prostorových dispozic bylo nutné zrušit stávající vazné trámy a sloupky krovu. Bylo tedy nutné použít ocelové válcované profily, které vynesly novou konstrukci střechy.
Výsledkem bylo vytvoření dvou nových mezonetových bytových jednotek v atraktivní pražské čtvrti.
| Info o akci | |
| Stupeň dokumentace | DSP |
| Lokalita | Mladá Boleslav |
| Investor | ACTIV PARKING |
| Datum | 04/2009 |
| Typ stavby | parkovací dům |
| Užitná plocha | 10 300 m2 |
| Kontaktní osoba | Petr Bláha |

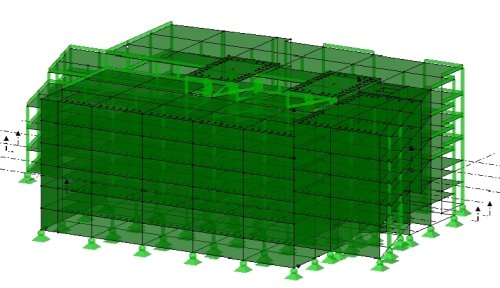

Polyfunkční (parkovací) dům se nachází v historickém centru Mladé Boleslavi, v prostoru bývalého pivovaru. Dům má 5 nadzemních a 2 podzemní podlaží. Jedná se o železobetonový skelet založený na pilotách. V severní části se nachází část s komerčními a administratvními prostory. Maximální hloubka stavební jámy je 7,2 m. Zajištění stavební jámy je navrženo pomocí kotvených záporových stěn.
Projekt pěti bytových domů s jedním podzemním a se třemi až pěti nadzemními podlažími a čtyř objektů občanské vybavenosti. Konstrukční systém je železobetový skelet s výplňovým zdivem a vnejším kontaktním zateplením. Stropy budou tvořeny monolitickou železobetonovou deskou podepřenou bodově. Roznos svislých sil v úrovni mezi prvním nadzemním podlažím a suterénem je navržen pomocí masivních průvlaků a nadvlaků. Důvodem je podstatná změna dispozic na této úrovni. Založení objektů je na železobetových patkách a pasech.
| Info o akci | |
| Stupeň dokumentace | DÚR |
| Lokalita | Praha Čakovice |
| Investor | Golden Spires, s.r.o. |
| Datum | 11/2007 |
| Typ stavby | bytové domy, polyfunkční objekty |
| Zastavěná plocha | 2900 m2 |
| Užitná plocha | 12500 m2 |
| Kontaktní osoba | Ing. arch. Milan Šírek, milan(at)rh-arch.com |

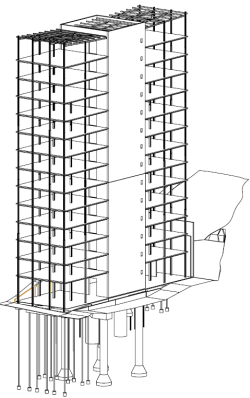

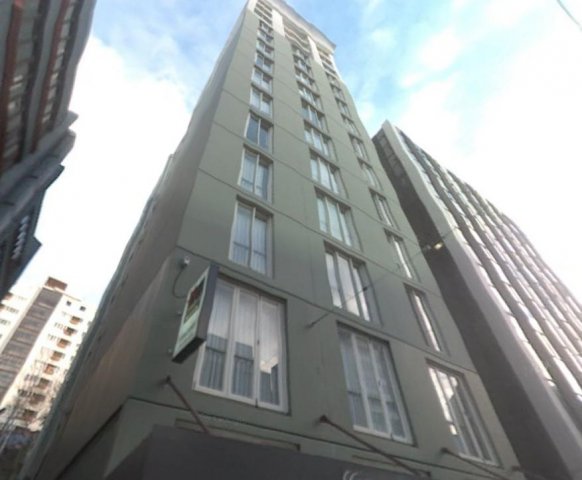

Ve spolupráci s firmou Silvester Clark Ltd. se naskytla příležitost podélet se na zajímavém projektu 14 podlažního bytového domu. Objekt se nachází v hlavním městě Nového Zélandu ve Wellingtonu v seismicky aktivní oblasti v blízkosti tektonického zlomu mezi australskou a pacifickou zemskou deskou.

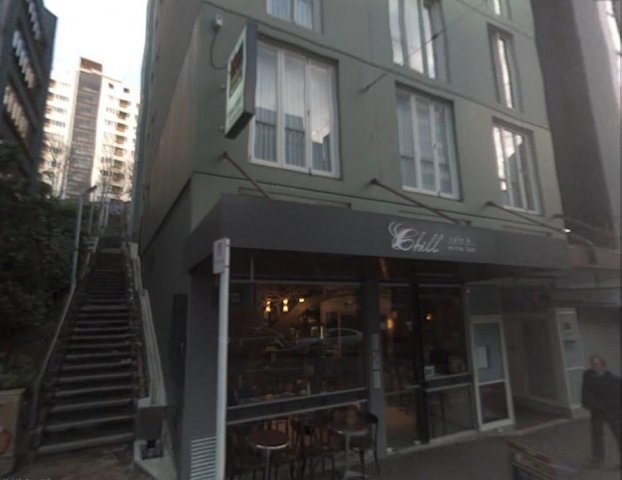

V místě plánovaného objektu se nacházel původní třípodlažní objekt. Ten svojí konstrukcí tvořil opěru proti přilehlému terénu. Hloubka úrovně podlahy 1. NP byla 8,5 m pod úrovní terénu. Stávající objekt na pozemku plánované stavby byl po částech stržen tak, aby nedošlo k sesuvu přilehlé zeminy. Nejdříve byly postaveny nové zdi kolmé na opěrnou stěnu, mezi kterými pak byla opěrná zeď pnutá vodorovně. Použití zemních kotev nebylo možné z důvodu nesouhlasu majitele sousedního pozemku.
Budova byla navržena jako duktilní. Pro konstrukci to znamená, že musí elasticky přenést běžná zemětřesení (definované pro mezní stav použitelnosti). U návrhového zemětřesení je nutné, aby se v konstrukci vytvořil mechanizmus s plastickými oblastmi, které budou disipovat energii zemětřesení. Při tomto postupu je nutné splnění podmínek pro polohu plastických oblastí, např. že nedojde ke vzniku kloubu ve sloupu, ale vždy v připojeném nosníku. Toho se dosahuje pomocí „overstrength“ faktorů (faktorů zpevnění).
Budova byla navržena v souladu s novozélandskými normami NZS 4203: Loadings Standard a NZS 3101: Concrete Stuctures Standard.
| Info o akci | |
| Stupeň dokumentace | RDS |
| Lokalita | Centrum Wellingtonu, Nový Zéland |
| Investor | Wellington Construction Limited |
| Datum | 02/2005 |
| Typ stavby | bydlení + komerce |
| Zastavěná plocha | 320 m2 |
| Užitná plocha | 4480 m2 |
| Kontaktní osoba | Scott Miller, scott(at)silvesterclark.co.nz |
